SDWAN组网典型应用

 典型组网应用

总部分支扁平化组网

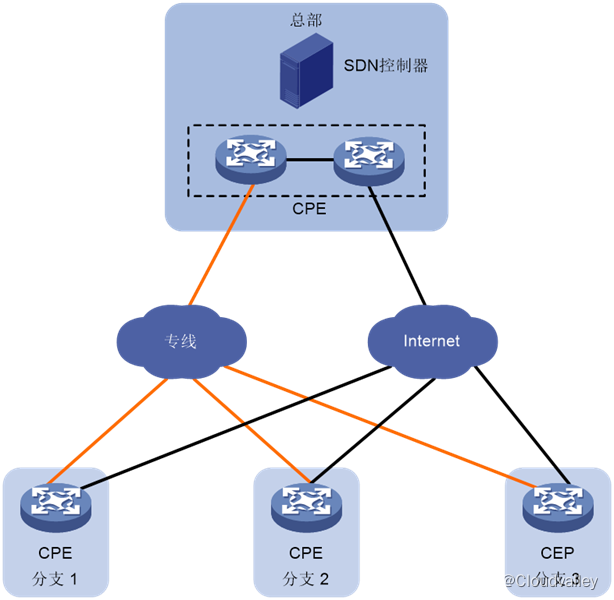

如下图所示，总部与分支、分支与分支之间通过SDWAN隧道互通。为了避免CPE设备的单点故障造成报文转发中断，总部通常采用VRRP等技术部署双CPE。可以通过控制器部署CPE设备，以简化网络部署难度。站点之间SDWAN隧道支持MPLS L3VPN专线、MSTP、Internet和4G/5G等丰富的链路类型。

总部分支扁平化组网示意图

多总部分支扁平化组网

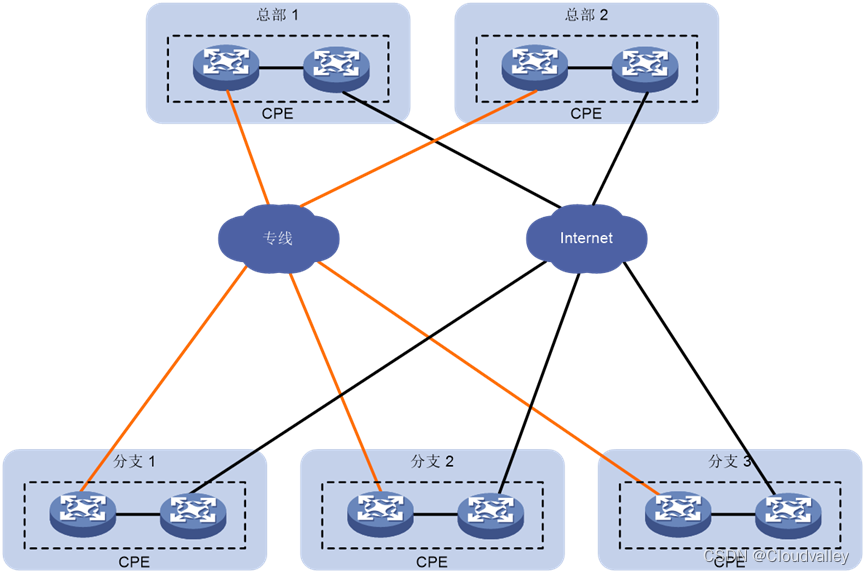

如下图所示，在多总部的组网中，总部与总部、总部与分支、分支与分支之间通过SDWAN隧道互通。为了避免CPE设备的单点故障造成报文转发中断，总部通常采用VRRP等技术部署双CPE。站点之间SDWAN隧道支持MPLS L3VPN专线、MSTP、Internet和4G/5G等丰富的链路类型。

多总部分支扁平化组网示意图

分层组网

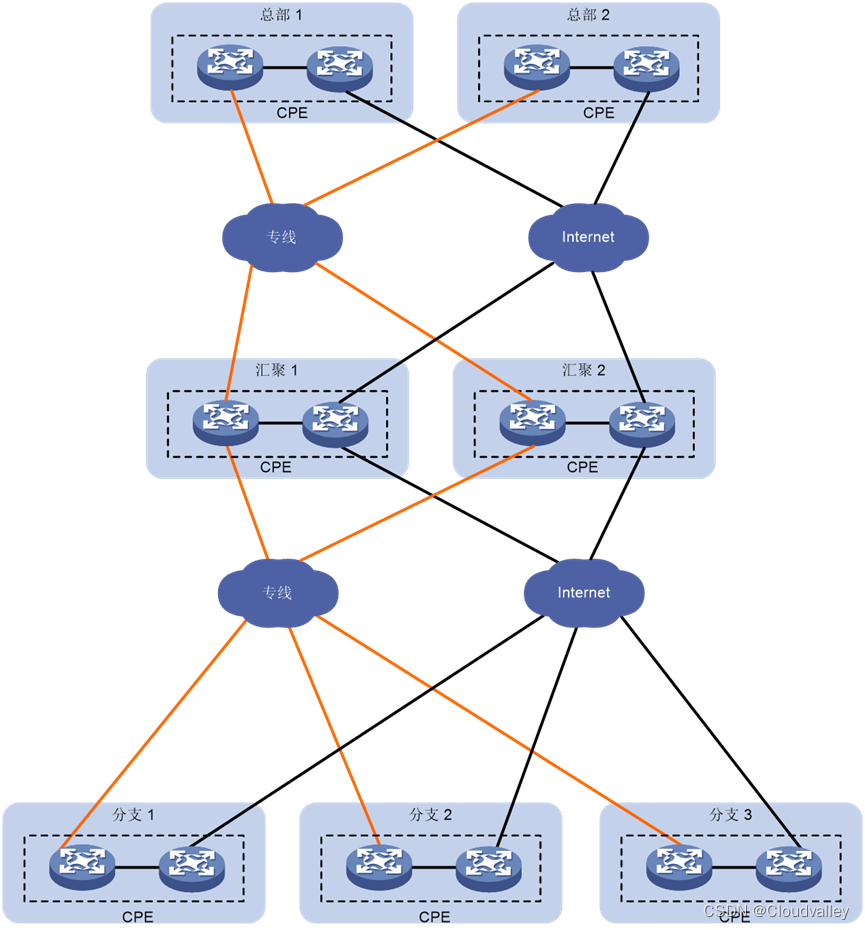

如下图所示，此组网一般用于大型企业网中存在区域汇聚的场景中。按照分支与汇聚层之间部署专线、汇聚层与总部之间部署专线的方式分层组网可以节省跨省专线成本。站点之间SDWAN隧道支持MPLS L3VPN专线、MSTP、Internet和4G/5G等丰富的链路类型。

分层组网示意图

云管理组网

如下图所示，此组网适用于中小运营商。运营商提供SDWAN运维管理服务和用户侧CPE设备租用服务，且提供统一的控制器为多个企业提供SDWAN服务。企业作为租户，租用运营商提供的SDWAN服务（自购/租用设备+SDWAN软件），企业租户可以管控本企业范围内所有站点的SDWAN业务，但是无法看到其他租户的业务。

云管理组网示意图

运营商POP点组网

·     在运营商/MSP（Managed Service Provider，托管服务提供商）的骨干网边缘部署POP点（Point Of Presence，网络服务提供点），在POP点里部署SDWAN服务以接入企业站点。POP点网关之间基于骨干网实现overlay互联，不同地域的POP点之间组成一个POP骨干网络。

·     通过SDN控制器和因特网链路或本地低成本专线，在企业分支站点CPE和POP点网关间部署SDWAN隧道，从而将企业分支站点的流量引入运营商POP点网络，借助跨地域互联的POP骨干网络，实现跨地域站点之间的低成本高品质互联。

·     运营商通过将POP点网络与SDWAN技术结合，为跨域跨国访问用户提供了一种优质、低价、可快速部署、有保障的新类型的“广域网”和运营级的SDWAN服务。

运营商POP点组网示意图

运营商POP点分层组网

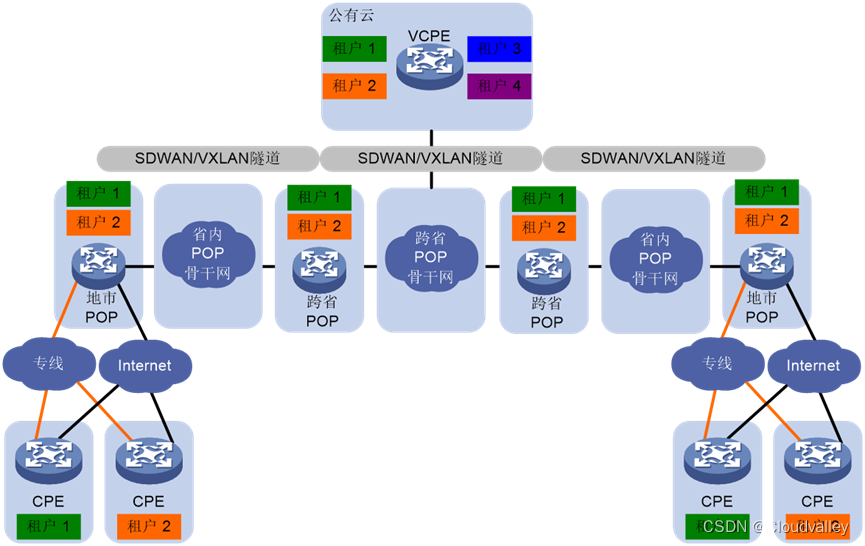

如下图所示，此组网一般用于跨国或跨地区POP组网场景中。运营商POP点按地域分隔成不同区域，不同区域的POP点网关需通过专门的区域互通POP网关才能互通。

 运营商POP点分层组网示意图
